Водогрейная котельная: устройство, принцип работы и типы водогрейных котлов

Что такое водогрейная котельная и где она применяется

Водогрейная котельная — это теплоэнергетический объект, в котором тепловая энергия, выделяемая при сжигании топлива, передаётся воде, циркулирующей по замкнутому контуру. Нагретый теплоноситель поступает к потребителям — радиаторам отопления, калориферам, теплообменникам горячего водоснабжения — и, отдав тепло, возвращается в котёл для повторного нагрева.

Область применения водогрейных котельных:

• жилые дома и жилые комплексы — обеспечение отопления и горячего водоснабжения;
• промышленные предприятия — отопление цехов, административных корпусов, обеспечение технологических нужд, не требующих пара;
• социальные и общественные объекты — больницы, школы, торговые центры, спортивные сооружения, административные здания;
• сельскохозяйственные объекты — теплицы, животноводческие комплексы;
• автономные и резервные источники теплоснабжения при отсутствии централизованных тепловых сетей.

Ключевое отличие водогрейной котельной от паровой состоит в агрегатном состоянии рабочей среды: в водогрейном котле вода остаётся жидкостью на протяжении всего цикла, не превращаясь в пар. Это достигается поддержанием избыточного давления в системе, которое повышает температуру кипения выше рабочей температуры теплоносителя (обычно 95–150 °C).

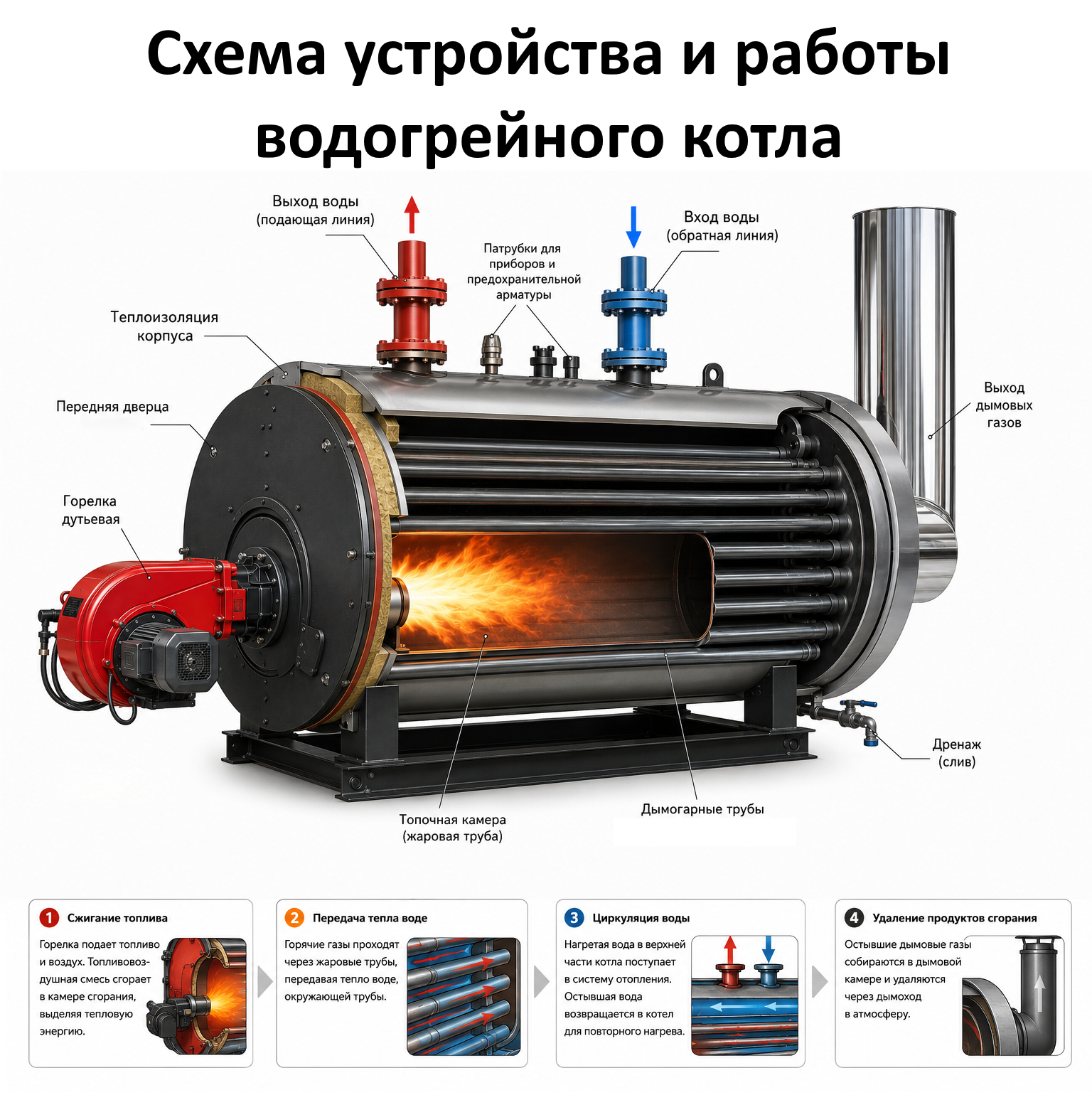

Принцип работы водогрейного котла

Принцип работы водогрейного котла основан на передаче теплоты от продуктов сгорания топлива к воде через теплообменные поверхности. Чтобы детально разобраться, как работает водогрейный котел, важно рассмотреть этот процесс пошагово, так как он включает несколько последовательных этапов.

1. Подача и сжигание топлива. Топливо (природный газ, дизельное топливо, мазут, уголь или пеллеты) подаётся к горелочному устройству. Газовые горелки обеспечивают наиболее полное и управляемое сгорание. В топочной камере происходит горение с выделением тепловой энергии и образованием дымовых газов.
2. Передача тепла теплоносителю. Раскалённые дымовые газы проходят через систему теплообменных поверхностей — топочные экраны, конвективные пучки труб, экономайзер. На каждом участке часть тепловой энергии передаётся воде, циркулирующей внутри труб. Температура газов постепенно снижается от 900–1200 °C в топке до 150–250 °C на выходе из котла.
3. Циркуляция теплоносителя. Охлаждённая вода из обратного трубопровода поступает в котёл. После нагрева до заданной температуры она подаётся в подающую магистраль. Давление в системе поддерживается с помощью циркуляционных насосов и расширительного бака, что исключает вскипание воды даже при температуре выше 100 °C.
4. Удаление продуктов сгорания. Отработанные дымовые газы отводятся через газоходы и дымовую трубу в атмосферу. Для повышения КПД котельной в газоходе устанавливают экономайзер — теплообменник, дополнительно утилизирующий тепло уходящих газов.

Температурный график работы водогрейной котельной задаётся в зависимости от наружной температуры воздуха. Наиболее распространённые режимы: 115/70 °C, 95/70 °C и 80/60 °C (температура подачи / обратки).

Устройство и конструкция водогрейного котла

Изучая техническое устройство водогрейных котлов, важно разделять элементы самого теплогенератора и общекотельное вспомогательное оборудование. Сложная конструкция водогрейного котла включает следующие базовые узлы:

• Топочная камера (топка) — изолированное пространство для сжигания топлива. Стенки формируются экранными трубами с водой, которые служат первичной поверхностью нагрева: до 50–60% тепла передаётся теплоносителю лучистым теплообменом.
• Горелочное устройство — обеспечивает подачу и сжигание топлива. Современные горелки с модулируемой мощностью регулируют тепловую нагрузку в диапазоне 10–100%.
• Конвективный пучок — расположен за топочной камерой; система труб, обогреваемых дымовыми газами снаружи. Основная доля конвективного теплообмена.
• Экономайзер — поверхность нагрева в хвостовой части газохода для подогрева обратной воды теплом уходящих газов. Повышает КПД на 3–7%.
• Барабан (в барабанных конструкциях) — коллектор, принимающий воду из обратного трубопровода и распределяющий её по трубным пучкам.
• Газоходы и дымовая труба — система каналов для отвода дымовых газов. Тяга создаётся естественным образом или принудительно дымососом.

Помимо самого теплогенератора, в состав водогрейной котельной входит вспомогательное инженерное оборудование:

• Циркуляционные (сетевые) насосы — обеспечивают принудительную циркуляцию теплоносителя.
• Подпиточные насосы — восполняют потери воды в контуре, поддерживают стабильное давление.
• Расширительный бак — компенсирует изменение объёма воды при нагреве, исключает гидравлические удары.
• Система водоподготовки — фильтры, умягчители, деаэраторы; обеспечивает требуемое качество теплоносителя.
• Теплообменники — в системах с независимым подключением разделяют первичный и вторичный контуры.
• Автоматика и КИП — датчики температуры, давления и расхода; системы автоматического регулирования и противоаварийной защиты.
• Группа безопасности — предохранительные клапаны, манометры, термометры.

Схема водогрейной котельной

Принципиальная схема водогрейной котельной описывает взаимосвязь всех элементов системы и определяет способ подключения к наружным тепловым сетям. Выбор схемы влияет на эффективность теплоснабжения, стоимость эксплуатации и степень защиты оборудования.

Схемы подключения к тепловым сетям

По способу сопряжения котельного контура с системами потребителей различают две основные схемы, отличающиеся гидравлической стабильностью, степенью защиты оборудования и стоимостью реализации.

• Зависимая схема подключения. Теплоноситель из котла напрямую распределяется по системам потребителей (радиаторам). Вода в котельной и в оконечных приборах образует единый гидравлический контур. Схема отличается простотой и минимальными затратами на комплектующие, однако любые перепады давления в сети напрямую воздействуют на котельное оборудование.
• Независимая схема подключения. Первичный (котловой) и вторичный (сетевой) контуры полностью разделены пластинчатым теплообменником, каждый контур имеет собственные насосные группы. Это гарантирует защиту котлоагрегатов от гидравлических ударов и загрязнений из старых радиаторов, а также позволяет выдерживать индивидуальный температурный режим.

Схема горячего водоснабжения

1. Открытая схема ГВС — горячая вода из теплосети поступает к потребителям напрямую. Применяется в централизованных системах.
2. Закрытая схема ГВС — вода для ГВС нагревается в отдельном теплообменнике, не смешиваясь с теплоносителем. Предпочтительна с точки зрения качества воды и санитарных норм.

Типы водогрейных котлов

Классификация теплового оборудования проводится по особенностям внутренней архитектуры, используемому энергоносителю и производительности. Правильно подобранные типы водогрейных котлов определяют экономическую окупаемость всего объекта.

По особенностям конструкции

• Жаротрубные котлы. Внутри этих агрегатов горячие дымовые газы движутся по трубам (жаровой трубе и дымогарным трубкам), а котловая вода омывает их снаружи. Модели отличаются компактностью, значительным водяным объёмом и надёжностью. Оптимальны для ЖКХ и малого бизнеса. Рабочее давление обычно ограничено 6 бар, мощность — до 12 МВт, средний КПД — 92%.
• Водотрубные котлы. Здесь реализован обратный принцип: вода циркулирует внутри трубной системы, а раскалённый газовый поток омывает её снаружи. Такая конструкция незаменима для крупных ТЭЦ и районных станций, так как позволяет выдерживать давление свыше 25 бар, температуру до 200 °C и выдавать мощность в сотни МВт.
• Комбинированные модели. Сочетают элементы обеих схем для достижения максимальной теплопередачи при умеренных габаритах.

По виду используемого топлива

• Газовые — работают на природном или сжиженном газе (СУГ). Самый экономичный и экологичный вариант с КПД до 93–95% (и до 109% у конденсационных эко-моделей).
• Жидкотопливные (дизель, мазут, отработка) — устанавливаются как резервные или в негазифицированных районах. Требуют обустройства склада жидкого топлива.
• Твердотопливные (уголь, дрова, пеллеты) — автономны, но требуют ручной или механизированной загрузки и регулярной чистки от золы.
• Электрические — компактные, бесшумные, не требуют дымоходов, но эксплуатационные расходы из-за стоимости электроэнергии максимальны.

По тепловой мощности:

Тепловая мощность и КПД водогрейных котлов

Тепловая мощность водогрейного котла — это количество теплоты, передаваемой теплоносителю в единицу времени. Измеряется в киловаттах (кВт) или мегаваттах (МВт). Правильный выбор мощности — ключевой параметр при проектировании котельной.

Факторы, влияющие на расчёт мощности:

• площадь и объём отапливаемых помещений;
• степень теплоизоляции ограждающих конструкций;
• расчётная температура наружного воздуха для данного климатического района;
• нагрузка на горячее водоснабжение;
• наличие вентиляции и её тепловая нагрузка.

Ориентировочно для хорошо утеплённого здания потребность в тепловой мощности составляет 80–120 Вт на 1 м² отапливаемой площади. Для промышленных и неутеплённых объектов этот показатель может быть значительно выше.

КПД водогрейных котлов зависит от типа и конструкции:

• Стандартные газовые котлы — 88–92%
• Конденсационные газовые котлы — 95–109% (по низшей теплоте сгорания)
• Твердотопливные котлы — 75–88%
• Жидкотопливные котлы — 85–91%

Повышение КПД достигается применением экономайзеров, конденсационных теплообменников, современных горелок с модулируемой мощностью и систем погодозависимого регулирования.

Особенности эксплуатации и технического обслуживания

Надёжная и безопасная эксплуатация водогрейной котельной требует соблюдения регламентов технического обслуживания и нормативных требований.

Водоподготовка

Качество теплоносителя — один из важнейших факторов долговечности оборудования. Жёсткая вода приводит к образованию накипи: слой толщиной 1 мм увеличивает расход топлива на 8–10% и может вызвать перегрев теплообменных поверхностей.

Система водоподготовки включает:

• механические фильтры для удаления взвешенных частиц;
• умягчители на основе катионообменных смол;
• деаэраторы для удаления растворённого кислорода (предотвращение кислородной коррозии);
• дозирующие установки для введения ингибиторов коррозии.

Регламентное техническое обслуживание

Типовой перечень работ включает:

• ежедневно — визуальный осмотр оборудования, контроль давления и температуры, проверка работы автоматики;
• ежемесячно — проверка горелок, очистка фильтров, контроль герметичности соединений;
• ежегодно — химическая очистка теплообменных поверхностей, проверка и калибровка КИП, ревизия запорной арматуры, проверка предохранительных клапанов;
• раз в 3–5 лет — внутренний осмотр барабанов и коллекторов, гидравлические испытания.

Нормативные требования

Эксплуатация водогрейных котлов с давлением выше 0,07 МПа регулируется федеральными нормами и правилами в области промышленной безопасности (ФНП «Правила промышленной безопасности при использовании оборудования, работающего под избыточным давлением»). Котельные, попадающие под действие этих правил, подлежат регистрации в Ростехнадзоре и периодическому техническому освидетельствованию.

Автоматизация и диспетчеризация

Современные водогрейные котельные оснащаются системами автоматического управления (САУ), которые обеспечивают:

• поддержание заданного температурного графика теплоносителя в зависимости от наружной температуры (погодозависимое регулирование);
• автоматический розжиг и останов горелок;
• защитные блокировки при аварийных ситуациях (погасание пламени, превышение давления, отсутствие теплоносителя);
• дистанционный мониторинг и управление через диспетчерский пункт или мобильное приложение.

Преимущества и ограничения водогрейных котельных

Преимущества:

• Простота эксплуатации. По сравнению с паровыми системами водогрейные котельные не требуют постоянного присутствия квалифицированного машиниста — современные системы автоматики обеспечивают работу в автоматическом режиме.
• Высокий КПД. Конденсационные газовые котлы достигают КПД 95–109% (по низшей теплоте сгорания), что обеспечивает минимальный расход топлива.
• Гибкость регулирования. Мощность горелок и температура теплоносителя могут плавно изменяться в зависимости от текущей тепловой нагрузки, что снижает энергопотребление в переходные периоды.
• Широкий диапазон мощностей. Водогрейные котельные установки выпускаются в исполнениях от нескольких десятков киловатт до сотен мегаватт.
• Меньшие требования к водоподготовке по сравнению с паровыми котлами — отсутствует необходимость в глубокой деаэрации и поддержании строгого химического состава воды.
• Безопасность. Отсутствие пара снижает потенциальную опасность при нештатных ситуациях.

Ограничения:

• Не предназначены для технологических процессов, требующих пара (стерилизация, сушка, паровые турбины).
• Требуют качественной водоподготовки для предотвращения накипи и коррозии.
• При разгерметизации системы возможно быстрое вскипание перегретого теплоносителя.
• Чувствительны к завоздушиванию контура.

Заключение

Водогрейная котельная — универсальное и надёжное решение для организации теплоснабжения объектов любого масштаба. Выбор типа котла, его конструкции, вида топлива и схемы подключения определяется конкретными условиями объекта: назначением, тепловой нагрузкой, наличием инфраструктуры и требованиями к надёжности. Грамотное проектирование, качественный монтаж и регулярное техническое обслуживание обеспечивают эффективную и безопасную работу оборудования на протяжении всего нормативного срока службы. Для подбора оптимального типа оборудования и расчёта стоимости реализации проекта вы можете обратиться к специалистам компании ООО «ПКТ».

Часто задаваемые вопросы

Чем водогрейная котельная отличается от паровой?

В водогрейной котельной рабочая среда — жидкая вода, которая нагревается и подаётся к потребителям в виде горячего теплоносителя. В паровой котельной вода доводится до кипения и превращается в пар, который используется для технологических нужд или выработки электроэнергии. Паровые системы сложнее в эксплуатации, требуют более строгой водоподготовки и более высокой квалификации персонала.

Какое топливо оптимально для водогрейного котла?

При наличии магистрального газоснабжения предпочтение отдаётся природному газу: он обеспечивает высокий КПД, низкие выбросы и минимальные эксплуатационные расходы. В отдалённых районах без газоснабжения рассматривают дизельное топливо, твёрдое топливо (уголь, пеллеты) или СУГ.

Как рассчитать необходимую мощность котла?

Мощность подбирается исходя из тепловых потерь здания, нагрузки на горячее водоснабжение и климатических условий. Для предварительной оценки используют норму 80–120 Вт/м² для жилых зданий. Точный расчёт выполняется проектной организацией в соответствии с действующими нормами (СП 60.13330, СП 124.13330).

Нужно ли регистрировать котельную в Ростехнадзоре?

Водогрейные котлы с рабочей температурой теплоносителя выше 115 °C или давлением выше 0,07 МПа подлежат постановке на учёт в территориальном органе Ростехнадзора и периодическому техническому освидетельствованию. Котлы с меньшими параметрами регистрации не требуют.

Каков срок службы водогрейного котла?

При соблюдении регламентов технического обслуживания и требований к водоподготовке срок службы котлов составляет 20–30 лет. Жаротрубные котлы из котловой стали, как правило, служат дольше котлов из чугуна, которые чувствительны к тепловым ударам.
